01, Programowanie i działanie systemu w procesie AFP
Programowanie i obsługa systemu automatycznego rozmieszczania włókien (AFP) to złożone zadanie, które wymaga szczegółowej wiedzy zarówno na temat oprogramowania, jak i sprzętu. W tej sekcji opisano kluczowe etapy programowania systemu AFP, ważne kwestie operacyjne, o których należy pamiętać, a także omówiono niektóre typowe problemy i rozwiązania spotykane podczas programowania i obsługi AFP.
1.1, kroki programowania

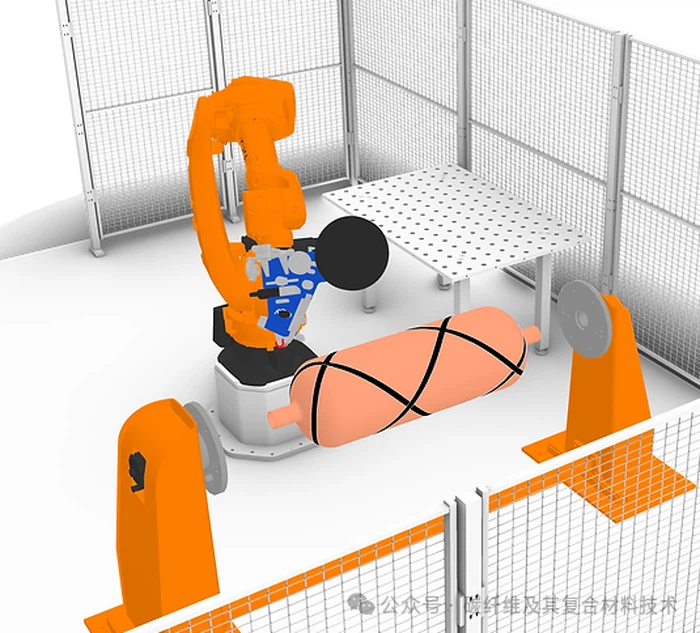

Programowanie systemu AFP obejmuje kilka kluczowych kroków mających na celu optymalizację procesu umieszczania włókien dla konkretnej produkowanej części. Etapy te obejmują planowanie, symulację i generowanie kodów sterowania numerycznego (NC), które razem tworzą szkielet programowania AFP.
Planowanie: Pierwszym krokiem jest szczegółowe zaplanowanie strategii układania w oparciu o projekt części i wymagania materiałowe. Obejmuje to określenie kierunku włókien na powierzchni produkcyjnej, kolejności układania i określonej ścieżki. Na tym etapie brane są pod uwagę takie czynniki, jak rodzaj materiału, grubość i właściwości mechaniczne wymagane dla końcowej części.
Symulacja: Po zakończeniu planowania następnym krokiem jest symulacja procesu układania przy użyciu specjalistycznego oprogramowania. Ta symulacja pomaga zidentyfikować wszelkie potencjalne problemy ze strategią ułożenia, takie jak luki, nakładanie się lub obszary, w których orientacja włókien może nie odpowiadać specyfikacjom projektowym. Narzędzia symulacyjne mogą również przewidywać potencjalne obszary problematyczne na ścieżce narzędzia, które mogą prowadzić do defektów lub nieefektywności podczas procesu układania.
Generowanie kodu NC: Po optymalizacji strategii układania i zatwierdzeniu jej poprzez symulację, następnym krokiem jest wygenerowanie kodu NC sterującego maszyną AFP. Kod ten instruuje maszynę, gdzie umieścić włókna na powierzchni narzędzia, włączając kierunek, prędkość i kolejność umieszczania. Wygenerowany kod NC jest następnie przesyłany do systemu AFP w celu wykonania.
1.2, Środki ostrożności podczas obsługi
Przygotowanie materiału: Przed rozpoczęciem procesu układania materiały muszą być odpowiednio przygotowane i załadowane do maszyny AFP. Wiąże się to z upewnieniem się, że szpule włókien są prawidłowo ustawione i że nie dochodzi do skręcania się lub splątania materiału przechodzącego przez maszynę. Właściwe napięcie kabla jest również istotne, aby zapobiec odkształceniom podczas procesu układania.
Monitorowanie procesu i kontrola jakości: Ciągłe monitorowanie procesu układania ma kluczowe znaczenie dla zapewnienia, że system AFP poprawnie wykonuje kod NC. Zaawansowane systemy AFP wyposażone są w czujniki i kamery, które potrafią wykryć wszelkie odchylenia w czasie rzeczywistym, co pozwala na natychmiastową korektę. Do procesu można włączyć środki kontroli jakości, takie jak kontrola ultradźwiękowa, w celu wykrycia wszelkich defektów lub anomalii w ułożonych warstwach materiału kompozytowego.
1.3, Problemy i rozwiązania w programowaniu i działaniu AFP
Marszczenie i szczeliny materiału: Jednym z częstych problemów w AFP jest marszczenie materiału lub tworzenie się szczelin podczas procesu układania, co może mieć wpływ na integralność strukturalną części. Rozwiązanie: Można temu zaradzić, dokładnie planując ścieżkę układania i optymalizując napięcie i nacisk wywierany przez głowicę AFP. Zaawansowane narzędzia symulacyjne mogą przewidzieć te problemy przed faktyczną produkcją, umożliwiając wprowadzenie korekt na etapie programowania.
Złożone geometrie: Produkcja części o złożonych kształtach geometrycznych może stwarzać poważne wyzwania programistyczne, szczególnie w zakresie utrzymywania spójnej orientacji i zagęszczenia włókien. Rozwiązanie: Aby temu zaradzić, można zastosować algorytmy oprogramowania zaprojektowane specjalnie do generowania ścieżek narzędzi dla złożonych kształtów. Algorytmy te mogą automatycznie dostosowywać strategię układania, aby uwzględnić wymagające geometrie, zapewniając dokładne rozmieszczenie włókien zgodnie ze specyfikacjami projektowymi.
Integracja z istniejącymi procesami produkcyjnymi: Integracja systemu AFP z istniejącymi procesami produkcyjnymi może stanowić wyzwanie, szczególnie w fabrykach przyzwyczajonych do tradycyjnych metod produkcji materiałów kompozytowych. Rozwiązanie: Pomyślna integracja wymaga kompleksowej strategii, obejmującej szkolenie operatorów, dostosowanie procesów kontroli jakości do AFP oraz zapewnienie, że zespoły projektowe i produkcyjne są dostosowane do możliwości i ograniczeń technologii AFP.
02, Porównanie AFP z innymi procesami produkcyjnymi
Technologia automatycznego umieszczania włókien (AFP) na nowo zdefiniowała krajobraz produkcji materiałów kompozytowych. W porównaniu z tradycyjnymi metodami, takimi jak ręczne układanie i automatyczne układanie taśm (ATL), oferuje to znaczne korzyści. Zrozumienie tych porównań może dostarczyć wglądu w to, dlaczego AFP stała się preferowaną metodą produkcji kompozytów w różnych gałęziach przemysłu.
2.1 AFP a układanie ręczne: wydajność, jakość i koszt
Wydajność: AFP znacznie zwiększa wydajność produkcji materiałów kompozytowych. Chociaż ręczne układanie jest pracochłonne i czasochłonne, AFP automatyzuje proces, znacznie skracając czas wymagany do wyprodukowania części kompozytowych. Maszyny AFP mogą pracować w sposób ciągły, układając materiały szybciej niż w przypadku metod ręcznych.
Planowanie: Pierwszym krokiem jest dokładne zaplanowanie strategii układania w oparciu o projekt części i wymagania materiałowe. Obejmuje to określenie kierunku włókien na obrabianej powierzchni, kolejności i konkretnej ścieżki układania. Na tym etapie brane są pod uwagę takie czynniki, jak rodzaj materiału, grubość i pożądane właściwości mechaniczne końcowej części.
Symulacja: Po zakończeniu planowania następnym krokiem jest symulacja procesu układania przy użyciu specjalistycznego oprogramowania. Ta symulacja pomaga zidentyfikować wszelkie potencjalne problemy ze strategią układania, takie jak luki, nakładanie się lub obszary, w których orientacja włókien może nie odpowiadać specyfikacjom projektowym. Narzędzia symulacyjne mogą również przewidywać potencjalne obszary problematyczne na ścieżce narzędzia, które mogą prowadzić do defektów lub nieefektywności podczas procesu układania.
Generowanie kodu NC: Po optymalizacji strategii układania i zatwierdzeniu jej poprzez symulację, następnym krokiem jest wygenerowanie kodu NC (sterowania numerycznego) w celu sterowania maszyną AFP. Kod ten instruuje maszynę, gdzie umieścić włókna na powierzchni narzędziowej, włączając kierunek, prędkość i kolejność układania. Wygenerowany kod NC jest następnie przesyłany do systemu AFP w celu wykonania.
2.2 Środki ostrożności dotyczące obsługi Konfiguracja materiału:
Przed przystąpieniem do układania warstw należy odpowiednio przygotować materiały i załadować je do maszyny AFP. Wymaga to upewnienia się, że szpule z włóknami są prawidłowo ustawione i że materiały nie skręcają się ani nie splątują podczas przechodzenia przez maszynę. Właściwe napięcie kabli ma również kluczowe znaczenie dla zapobiegania odkształceniom podczas procesu układania warstw. Monitorowanie procesu i kontrola jakości: Ciągłe monitorowanie procesu układania warstw jest niezbędne dla zapewnienia, że system AFP poprawnie wykonuje kod NC. Zaawansowane systemy AFP wyposażone są w czujniki i kamery, które potrafią wykryć wszelkie odchylenia w czasie rzeczywistym, co pozwala na natychmiastową korektę. Do procesu można włączyć środki kontroli jakości, takie jak inspekcje ultradźwiękowe, w celu wykrycia wszelkich defektów lub nieprawidłowości w ułożonych warstwach materiału kompozytowego.
2.3 Problemy i rozwiązania w programowaniu i działaniu AFP
Marszczenie i szczeliny materiału: Jednym z częstych problemów w AFP jest marszczenie materiału lub tworzenie się szczelin podczas procesu układania warstw, co może mieć wpływ na integralność strukturalną części. Rozwiązanie: Problemy te można rozwiązać, dokładnie planując ścieżkę układania warstw i optymalizując napięcie i nacisk wywierany przez głowicę AFP. Zaawansowane narzędzia symulacyjne mogą przewidzieć te problemy przed faktyczną produkcją, umożliwiając wprowadzenie korekt na etapie programowania.
Złożona geometria: Produkcja części o złożonych kształtach geometrycznych może stanowić poważne wyzwanie programistyczne, zwłaszcza w zakresie utrzymania spójnej orientacji i konsolidacji włókien. Rozwiązanie: Aby rozwiązać ten problem, można zastosować algorytmy oprogramowania zaprojektowane specjalnie do generowania ścieżek narzędzi dla złożonych kształtów. Algorytmy te mogą automatycznie dostosowywać strategię układania, aby uwzględnić wymagające kształty geometryczne, zapewniając dokładne rozmieszczenie włókien zgodnie ze specyfikacjami projektowymi.
Integracja z istniejącymi procesami produkcyjnymi: Integracja systemów AFP (automatycznego rozmieszczania włókien) z istniejącymi procesami produkcyjnymi może stanowić wyzwanie, szczególnie w fabrykach przyzwyczajonych do tradycyjnych metod produkcji materiałów kompozytowych. Rozwiązanie: Pomyślna integracja wymaga kompleksowej strategii, obejmującej szkolenie operatorów, dostosowanie procesów kontroli jakości do AFP oraz zapewnienie, że zespoły projektowe i produkcyjne będą dostosowane do możliwości i ograniczeń technologii AFP.
03, Porównanie AFP z innymi procesami produkcyjnymi
Porównanie AFP z innymi procesami produkcyjnymi Proces automatycznego umieszczania włókien (AFP) na nowo zdefiniował krajobraz produkcji materiałów kompozytowych. W porównaniu z tradycyjnymi procesami, takimi jak ręczne układanie i automatyczne układanie taśm (ATL), oferuje to wyraźne zalety. Zrozumienie tych porównań może dostarczyć wglądu w to, dlaczego AFP stała się preferowaną metodą produkcji materiałów kompozytowych w różnych gałęziach przemysłu.
3.1 AFP a układanie ręczne: wydajność, jakość i efektywność kosztowa:

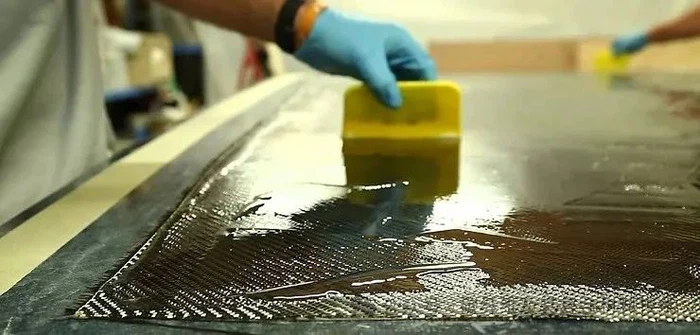

AFP znacząco zwiększa efektywność wytwarzania materiałów kompozytowych. Chociaż ręczne układanie jest pracochłonne i czasochłonne, AFP automatyzuje proces, drastycznie skracając czas wymagany do wyprodukowania części kompozytowych. Maszyny AFP mogą pracować w sposób ciągły, układając materiały szybciej niż w przypadku metod ręcznych.
Jakość: AFP zapewnia lepszą kontrolę jakości w porównaniu do układania ręcznego. Precyzja systemów robotycznych zapewnia spójność w rozmieszczeniu i orientacji materiału, zmniejszając prawdopodobieństwo wystąpienia defektów, takich jak szczeliny, zakładki lub niewspółosiowość. Ten poziom spójności jest trudny do osiągnięcia przy ręcznym układaniu, co może powodować zmienność.
Koszt: Początkowo inwestycja w technologię AFP może być wyższa niż koszty związane z ręcznym układaniem ze względu na konieczność stosowania specjalistycznego sprzętu. Jednakże długoterminowa opłacalność AFP obejmuje obniżone koszty pracy, zwiększoną przepustowość i mniej odpadów, co często uzasadnia inwestycję początkową. Co więcej, poprawa jakości i niezawodności części może prowadzić do dalszych oszczędności w postaci ograniczenia liczby przeglądów, przeróbek i zużycia materiałów.
3.2 AFP i ATL: podobieństwa, różnice i obszary zastosowań
Podobieństwa: Zarówno AFP, jak i ATL to zautomatyzowane procesy nakładania taśmy na narzędzia lub formy. W porównaniu do metod ręcznych, ich wspólnym celem jest poprawa wydajności i spójności wytwarzania materiałów kompozytowych.
Różnice: Rozmieszczenie materiału: AFP pozwala na umieszczenie węższych taśm (lub kabli) i może prowadzić je wzdłuż skomplikowanych krzywizn i konturów, zapewniając w ten sposób większą elastyczność projektowania. Natomiast ATL zazwyczaj używa szerszych taśm, odpowiednich do prostszych, bardziej płaskich części.
Obszary zastosowań: Ze względu na swoją elastyczność i precyzję, AFP jest preferowanym wyborem do produkcji złożonych komponentów lotniczych o skomplikowanej geometrii, takich jak sekcje kadłuba i poszycia skrzydeł. Z drugiej strony ATL jest bardziej odpowiedni dla większych, mniej skomplikowanych części.
Rola AFP w rozwoju zastosowań materiałów kompozytowych: Technologia AFP odegrała znaczącą rolę w promowaniu zastosowań materiałów kompozytowych w różnych dziedzinach. Jego precyzja i wydajność czynią go szczególnie cennym w przemyśle lotniczym, gdzie kluczowe jest zapotrzebowanie na lekkie komponenty o dużej wytrzymałości. AFP może dokładnie rozmieścić włókna w zoptymalizowanych kierunkach, zwiększając wydajność i trwałość konstrukcji lotniczych, przyczyniając się do poprawy efektywności paliwowej i ogólnej wydajności samolotu. W przemyśle motoryzacyjnym AFP jest coraz częściej stosowany do produkcji elementów konstrukcyjnych i paneli nadwozia, co pomaga zmniejszyć masę pojazdu bez uszczerbku dla wytrzymałości i bezpieczeństwa. Poza tymi branżami wpływ AFP rozciąga się na sektor energii wiatrowej, produkujący duże i wydajne łopaty turbin wiatrowych, a także przemysł sprzętu sportowego, produkujący sprzęt o wysokich osiągach.
